آموزش گام به گام نصب قفل برقی و اتصال آن به آیفون تصویری
یکی از راهکارهای مدرن برای افزایش امنیت، استفاده از قفل‌های برقی است. این قفل‌ها جایگزین مناسبی برای قفل‌های قدیمی زنجیری هستند که با مشکلاتی نظیر خرابی‌های مکرر و امنیت پایین روبه‌رو بودند. با اتصال قفل برقی به پنل آیفون تصویری، امکان باز کردن درب از داخل واحد به راحتی فراهم می‌شود. در این مقاله به صورت جامع، مراحل نصب و سیم‌بندی قفل برقی و اتصال آن به آیفون تصویری توضیح داده می‌شود تا کاربران و تکنسین‌های حوزه تعمیرات بتوانند از آن بهره ببرند.
آشنایی با انواع قفل‌های برقی مرتبط با آیفون
قبل از نصب قفل برقی، آشنایی با انواع آن اهمیت زیادی دارد. قفل‌های مختلفی برای درب‌های نفررو طراحی شده‌اند که هر کدام کاربرد و ویژگی‌های خاص خود را دارند:

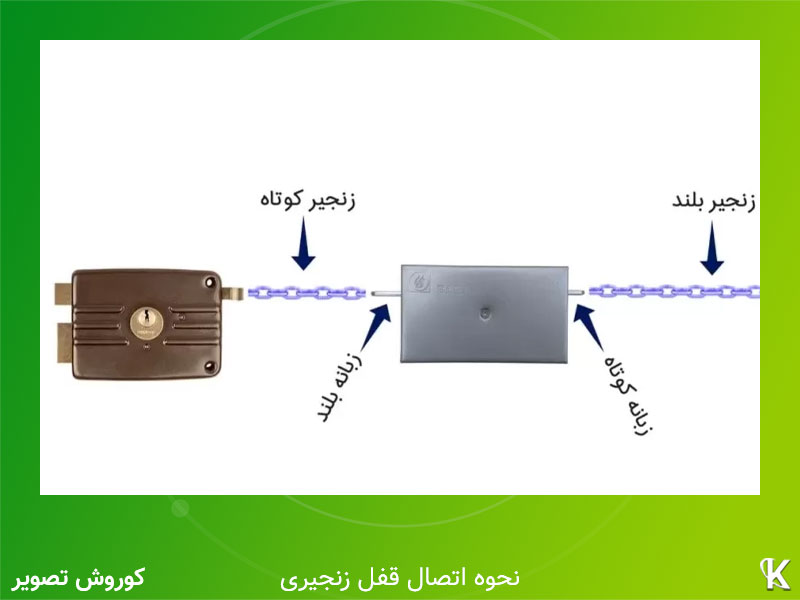

- قفل برقی زنجیری: نوع قدیمی با امنیت پایین که عملکرد آن مبتنی بر کشیده شدن فنر داخلی است. این قفل‌ها به دلیل مشکلات امنیتی و فنی، به مرور کمتر استفاده می‌شوند. معمولاً برای درب‌های ساده به کار می‌روند، اما به دلیل امنیت پایین و خرابی‌های زیاد، توصیه به استفاده از مدل‌های جایگزین می‌شود.
- قفل برقی کله گاوی (لاک‌پشتی): جایگزینی مناسب برای قفل‌های زنجیری با امنیت و دوام بالاتر. این قفل‌ها با کلید مکانیکی، شاسی قرمز و برق 12 ولت AC عمل می‌کنند و به راحتی روی درب‌های مختلف نصب می‌شوند. همچنین طراحی زیباتری نسبت به مدل‌های قدیمی دارند و برای درب‌های آهنی، بهترین انتخاب به شمار می‌روند.
- قفل مغزی (برابری): مناسب برای نصب در چارچوب درب، مخصوصاً برای مکان‌های داخلی مانند مطب‌ها و طلافروشی‌ها. عملکرد آن بر پایه کشش مغناطیسی زبانه قفل است و برای درب‌های چوبی و سبک مناسب‌تر است.
- قفل برقی زبانه‌ای: مدل‌های جدیدتر که بدون نیاز به زنجیر عمل می‌کنند و قابلیت کنترل دستی و برقی را دارند. زبانه این قفل‌ها قابل تغییر جهت است و برای درب‌هایی که داخل یا بیرون بازشو هستند قابل تنظیم است.
| نوع قفل | مناسب برای چه درب‌هایی | ولتاژ کارکرد | ویژگی‌های کلیدی |
|---|---|---|---|
| قفل زنجیری | درب‌های قدیمی، سبک | ۱۲ ولت AC | امنیت پایین، خرابی بالا |
| کله گاوی (لاک‌پشتی) | درب‌های آهنی، صنعتی | ۲۴ ولت AC | امنیت بالا، طراحی زیبا، شاسی قرمز، کلید مکانیکی |
| قفل مغزی (برابری) | درب‌های چوبی، داخلی | ۱۲ ولت DC | زبانه مغناطیسی، مناسب محیط‌های خاص (مطب، دفتر) |
| قفل زبانه‌ای | درب‌های متنوع | ۱۲ ولت DC/AC | بدون زنجیر، تغییر جهت زبانه، مدل‌های جدیدتر |
هر یک از این قفل‌ها با توجه به نوع درب و نیاز کاربر، انتخاب می‌شوند و لازم است هنگام انتخاب، ویژگی‌های هر مدل را در نظر بگیرید.
دلایل استفاده از قفل برقی و اتصال آن به آیفون تصویری
استفاده از قفل برقی برای درب‌های ورودی مزایای متعددی دارد که شامل موارد زیر می‌شود:
- افزایش امنیت ساختمان و جلوگیری از ورود غیرمجاز. قفل برقی با داشتن مکانیزم قفل خودکار و امکان باز کردن از راه دور، به صاحبان خانه یا واحد تجاری این امکان را می‌دهد که بدون حضور در محل، امنیت درب را تضمین کنند.
- باز کردن آسان درب برای مراجعه‌کنندگان بدون نیاز به کلید، از طریق آیفون تصویری. این ویژگی برای آپارتمان‌ها، ساختمان‌های تجاری و حتی منازل شخصی، یک مزیت بزرگ محسوب می‌شود و باعث می‌شود نیازی به حمل کلید یا حضور فیزیکی نباشد.
- جایگزینی قفل‌های قدیمی و ناکارآمد. قفل‌های سنتی زنجیری یا ساده، به دلیل محدودیت‌های امنیتی و استهلاک بالا، مناسب محیط‌های پر رفت‌وآمد نیستند و قفل برقی با طراحی مقاوم و استانداردهای به‌روز، می‌تواند یک جایگزین مطمئن و بادوام باشد.
- قابلیت اتصال به انواع سیستم‌های کنترلی مثل آیفون، ریموت، و سیستم کنترل تردد. این انعطاف‌پذیری در اتصالات باعث می‌شود کاربران بتوانند قفل را با نیازهای خاص خود هماهنگ کنند و امکانات متنوعی مانند باز کردن از راه دور، تعریف کاربران مجاز و حتی اتصال به سیستم‌های دزدگیر داشته باشند.
قفل‌های برقی با طراحی‌های متنوع، امکان نصب بر روی درب‌های مختلف با جنس‌ها و ساختارهای متفاوت را فراهم می‌کنند. شما می‌توانید قفل برقی را روی درب چوبی، ضدسرقت و حتی شیشه‌ای نیز نصب کنید.
نکات مهم و چک‌لیست پیش از نصب قفل برقی
قبل از شروع نصب قفل برقی روی درب، رعایت نکات زیر ضروری است. این بخش به شما کمک می‌کند تا قفل برقی متناسب با درب خود انتخاب کرده و بدون مشکل مراحل نصب را انجام دهید.
- بررسی بازشوی درب (داخل یا بیرون بازشو) برای انتخاب قفل مناسب. این بررسی به شما کمک می‌کند تا مطمئن شوید قفلی که انتخاب کرده‌اید، در هنگام باز و بسته شدن درب به درستی عمل می‌کند و با ساختار درب سازگار است.
- توجه به جنس درب و انتخاب قفل متناسب (مثلاً قفل کله گاوی برای درب آهنی). جنس درب تأثیر زیادی بر انتخاب نوع قفل دارد، زیرا برخی قفل‌ها برای درب‌های آهنی طراحی شده‌اند و برخی برای درب‌های چوبی یا آلومینیومی.
- بررسی استحکام درب و چارچوب و در صورت نیاز آماده‌سازی جوشکاری. درب و چارچوب باید مقاومت کافی برای تحمل وزن و فشار قفل برقی را داشته باشند. در صورت نیاز، قبل از نصب باید تقویت‌های لازم انجام شود.
- انتخاب برند معتبر با توجه به نیاز (یوتاب، سیزا، کاویان و …). انتخاب برند باکیفیت، اطمینان از عملکرد صحیح قفل و کاهش نیاز به تعمیرات آینده را به همراه دارد.
- بررسی ولتاژ کاری قفل (12 ولت AC/DC یا 24 ولت). مطابقت ولتاژ قفل با منبع تغذیه آیفون یا سیستم ساختمان، برای جلوگیری از آسیب به قفل و پنل بسیار مهم است.
- برنامه‌ریزی دقیق سیم‌کشی با استفاده از سیم‌های باکیفیت. سیم‌کشی اصولی، کلید اصلی عملکرد صحیح قفل و جلوگیری از مشکلات آینده مانند نوسانات برق و قطعی‌های ناگهانی است.
توجه به هر یک از این موارد، باعث افزایش دوام و کارایی قفل برقی و عملکرد بی‌نقص آن پس از نصب می‌شود.
ابزار و تجهیزات مورد نیاز برای نصب قفل برقی چیست؟
برای نصب قفل برقی و اتصال آن به آیفون، ابزارها و تجهیزات زیر لازم است. در این بخش، به معرفی کامل تجهیزات مورد نیاز برای نصب قفل برقی و سیم‌کشی آن می‌پردازیم. داشتن ابزار مناسب در کنار دقت در کار، رمز موفقیت نصب صحیح و بدون مشکل قفل برقی است.
- دریل، پیچ‌گوشتی، متر، و ابزارهای عمومی نصب.
- ابزار جوشکاری و برش‌کاری برای درب‌های فلزی. (در صورت نیاز به نصب قفل روی درب‌های آهنی، جوشکاری پایه‌ها و برش زواید ممکن است ضروری باشد.)
- سیم با کیفیت مناسب برای سیم‌کشی.

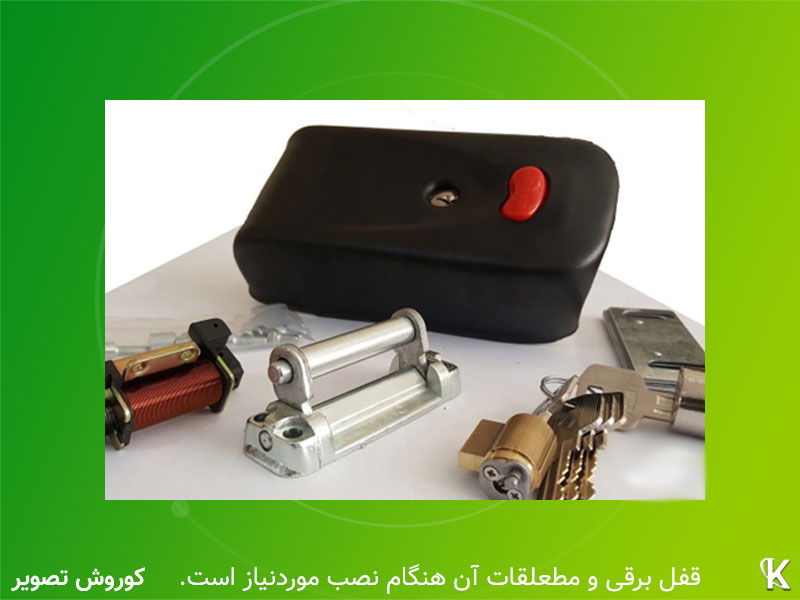

- قفل برقی انتخابی به همراه متعلقات.
- در صورت نیاز، منبع تغذیه جداگانه و رله. (برای برخی قفل‌ها، تأمین ولتاژ مناسب نیازمند ترانس یا رله‌های مخصوص است.)
- شاسی مجزا و گیرنده ریموت در صورت نیاز.
با تهیه این ابزارها، شما آماده نصب اصولی قفل برقی خواهید بود و می‌توانید به راحتی مراحل نصب قفل برقی را طبق راهنما پیش ببرید.
مراحل نصب فیزیکی قفل برقی روی درب
ابتدا باید قفل قدیمی (در صورتی که روی درب نصب شده است) را باز کنید. این مرحله مهم است، زیرا باقی ماندن اتصالات و قطعات قبلی ممکن است در نصب قفل جدید اختلال ایجاد کند. با استفاده از پیچ‌گوشتی و دریل، پیچ‌های قفل قدیمی را باز کرده و با احتیاط قطعات آن را جدا کنید. سپس محل نصب را کاملاً تمیز کنید تا اثری از زنگ‌زدگی، جوش یا پیچ‌های قدیمی باقی نماند.
در مرحله بعد، محل دقیق نصب قفل جدید را روی درب مشخص کنید. برای این کار، قفل را در محل احتمالی نصب قرار داده و با مداد یا نشانگر، جای سوراخ‌ها و نقاط نصب را علامت بزنید. این کار باعث می‌شود در مراحل بعد، سوراخ‌کاری و نصب دقیق‌تر انجام شود و قفل به درستی در جای خود قرار بگیرد.

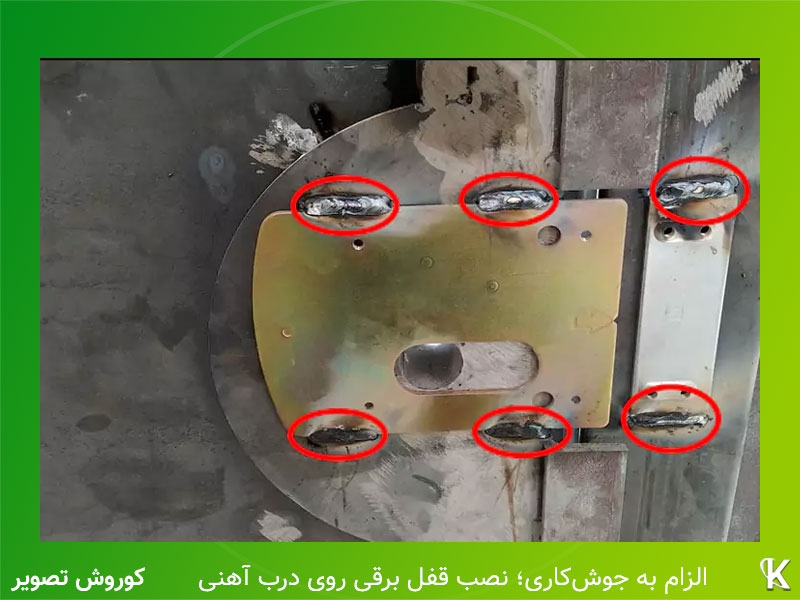

بعد از تعیین محل نصب، باید پایه‌های قفل و زبانه را روی درب و چارچوب نصب کنید. پایه‌ها باید دقیقاً در جایی قرار بگیرند که زبانه قفل هنگام بسته شدن، به درستی در چارچوب قرار بگیرد و از گیر کردن یا فشار اضافی جلوگیری شود. در صورتی که درب فلزی است، ممکن است نیاز به جوشکاری پایه‌ها باشد. در این مرحله، حوصله و دقت اهمیت بالایی دارد، چون هر گونه اشتباه در تراز کردن پایه‌ها باعث می‌شود درب به سختی باز و بسته شود یا قفل به درستی عمل نکند.

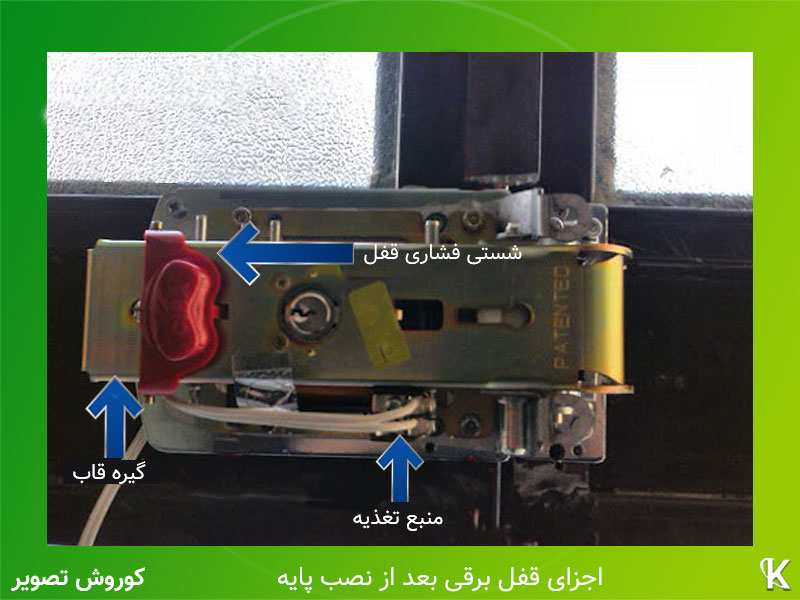

پس از نصب پایه‌ها، نوبت به نصب بدنه اصلی قفل برقی روی پایه‌های نصب‌شده می‌رسد. بدنه قفل معمولاً با پیچ به پایه‌ها متصل می‌شود و باید مطمئن شوید که تمام پیچ‌ها محکم و بدون شل بودن بسته شده‌اند. در این مرحله، برخی قفل‌ها نیاز به تنظیمات اولیه مانند تنظیم فنر زبانه دارند. این کار باعث می‌شود زبانه قفل به نرمی کار کند و هنگام باز و بسته شدن درب، گیر نکند یا صدا ندهد.

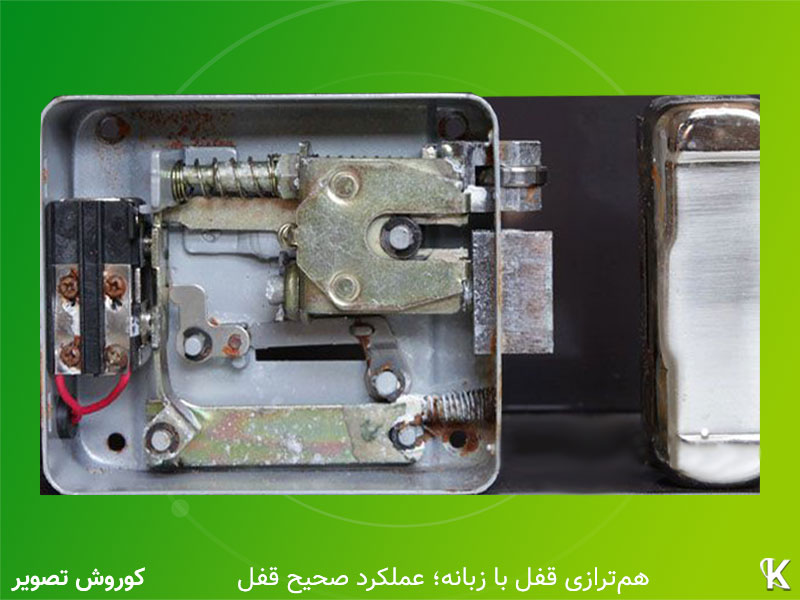

در پایان این مراحل، قبل از ادامه کار و سیم‌کشی، یک بار عملکرد مکانیکی قفل را به صورت دستی بررسی کنید. درب را باز و بسته کنید و مطمئن شوید که زبانه قفل به درستی در چارچوب قرار می‌گیرد و هیچ‌گونه فشار یا صدای غیرعادی وجود ندارد. این مرحله مهم است زیرا در صورت وجود ایراد، قبل از ادامه سیم‌کشی و اتصال قفل، باید مشکل را برطرف کنید.
مراحل سیم‌کشی و اتصال قفل برقی به پنل آیفون تصویری
بعد از نصب مکانیکی قفل برقی، مهم‌ترین و حساس‌ترین بخش کار، سیم‌کشی صحیح و اصولی آن است. در ادامه، مراحل سیم‌کشی به زبان ساده توضیح داده می‌شود:
ابتدا باید بدانید که قفل برقی معمولاً با ولتاژ ۱۲ ولت (AC یا DC) کار می‌کند، اما برخی مدل‌ها مثل کله گاوی یوتاب برای عملکرد کامل نیاز به ولتاژ ۲۴ ولت دارند. برای آشنایی با عملکرد قفل برقی باید قبل از شروع کار، دفترچه راهنمای قفل و پنل آیفون خود را مطالعه کنید.
برای سیم‌کشی، دو حالت رایج وجود دارد:

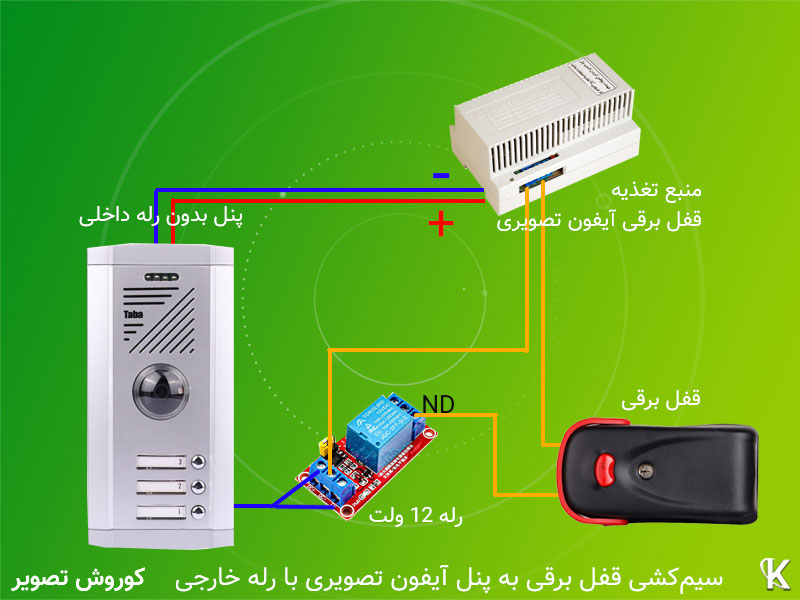

حالت اول: استفاده از دو منبع تغذیه جداگانه (مثل سیستم‌های تابا)
در این حالت، یک ترانس برای پنل آیفون و یک ترانس دیگر برای قفل برقی استفاده می‌شود. معمولاً ترانس مخصوص قفل برقی (مانند مدل ۸۴۰۲ تابا) ولتاژ ۲۴ ولت را تأمین می‌کند.
سیم‌های D1 و D2 از پشت پنل آیفون به ورودی ۱۲ ولت این ترانس متصل می‌شوند. زمانی که دکمه بازکن آیفون فشار داده می‌شود، این ۱۲ ولت به ترانس قفل ارسال می‌شود و ترانس، خروجی ۲۴ ولت را به قفل می‌فرستد. به همین دلیل، دقت در اتصال سیم‌ها اهمیت بالایی دارد.
حالت دوم: استفاده از یک منبع تغذیه (در قفل‌های ۱۲ ولت)
برخی قفل‌ها، مانند برخی مدل‌های برابری، با ولتاژ ۱۲ ولت کار می‌کنند و می‌توانند مستقیماً از ترانس آیفون تغذیه شوند. در این حالت، نیازی به ترانس جداگانه نیست و سیم‌کشی ساده‌تر است. کافی است خروجی ترانس آیفون به قفل و پنل متصل شود.
در هر دو حالت، دقت کنید که سیم‌های قفل و پنل نباید با سیم‌های دیگر (مانند سیم‌های تصویر یا صدا) تداخل داشته باشند. توصیه می‌شود از سیم‌های جداگانه با رنگ‌بندی مشخص برای هر بخش استفاده کنید.
قبل از بستن درب و کامل کردن نصب، یک بار عملکرد قفل را تست کنید. دکمه بازکن آیفون را فشار دهید و مطمئن شوید قفل به درستی عمل می‌کند و درب باز می‌شود. اگر مشکلی بود (مانند باز نشدن قفل یا عملکرد ناقص)، اتصالات را بررسی کنید و از صحت ولتاژ اطمینان حاصل کنید.

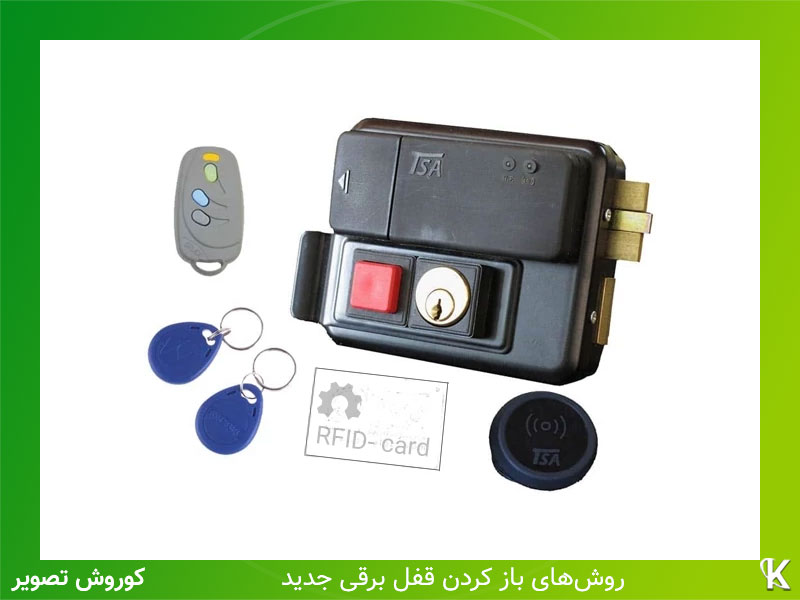

روش‌های مختلف باز کردن قفل برقی (علاوه بر آیفون)
قفل برقی فقط از طریق آیفون باز نمی‌شود و روش‌های دیگری هم برای کنترل آن وجود دارد. آشنایی با این روش‌ها کمک می‌کند در شرایط مختلف، بتوانید قفل را به‌راحتی باز کنید.
کلید مکانیکی: همراه اکثر قفل‌های برقی، چند کلید مکانیکی ارائه می‌شود که می‌توانید در مواقع اضطراری (مانند قطعی برق یا خرابی آیفون) از آن‌ها استفاده کنید.
- شاسی قرمز روی قفل: بیشتر قفل‌های کله گاوی دارای شاسی قرمز هستند که از داخل ساختمان یا حیاط قابل فشار دادن است و درب را باز می‌کند.
- غیرفعال کردن شاسی قرمز: در برخی مدل‌ها، با کلید مکانیکی می‌توانید شاسی قرمز را غیرفعال کنید تا فقط با برق یا کلید اصلی باز شود. این قابلیت برای افزایش امنیت کاربردی است.
- شاسی مجزا: می‌توانید یک شاسی (مانند دکمه زنگ) در مکان دیگری از ساختمان نصب کنید. این شاسی به صورت موازی در مسیر سیم بازکن قفل قرار می‌گیرد و به شما امکان می‌دهد از نقاط دیگر ساختمان، قفل را باز کنید.
- ریموت کنترل: با استفاده از گیرنده‌های ریموت و ترانس ریموتی، می‌توانید قفل را به ریموت متصل کنید و از راه دور، حتی از داخل ماشین یا نقاط دیگر ساختمان، درب را باز کنید.
- اتصال به سیستم‌های کنترل تردد: برخی قفل‌ها قابلیت اتصال به سیستم‌های پیشرفته‌تر مانند اکسس کنترل، رمز عبور، کارت RFID، یا حتی سنسور اثر انگشت را دارند.
درک این امکانات به شما کمک می‌کند بهترین راهکار را متناسب با نیاز خود انتخاب کنید.
نکات پایانی و عیب‌یابی اولیه قفل برقی
بعد از نصب قفل برقی، ممکن است با مشکلاتی روبرو شوید. در اینجا به چند نکته مهم و موارد عیب‌یابی اشاره می‌کنیم تا بتوانید به راحتی مشکلات را شناسایی و برطرف کنید:
- اگر قفل باز نمی‌شود، اتصالات سیم‌کشی و ولتاژ ورودی را بررسی کنید. ممکن است سیم‌ها اشتباه وصل شده باشند یا منبع تغذیه مشکل داشته باشد.
- اگر دکمه آیفون کار نمی‌کند، عملکرد شاسی و مدار داخلی آیفون را بررسی کنید. گاهی مشکل از خود پنل آیفون است.
- اگر زبانه قفل گیر می‌کند، تنظیمات مکانیکی قفل و تراز بودن نصب را بررسی کنید. ممکن است پایه‌ها نیاز به تراز مجدد داشته باشند.
- اگر قفل صدا می‌دهد یا باز نمی‌شود، ولتاژ تأمین‌شده و خروجی ترانس را تست کنید.
در نهایت، توصیه می‌کنیم اگر با مشکلی مواجه شدید که به راحتی حل نشد، حتماً از یک تعمیرکار متخصص کمک بگیرید تا از آسیب به تجهیزات جلوگیری شود.
